Rénovation électrique : comprendre l'ancien code couleur des fils

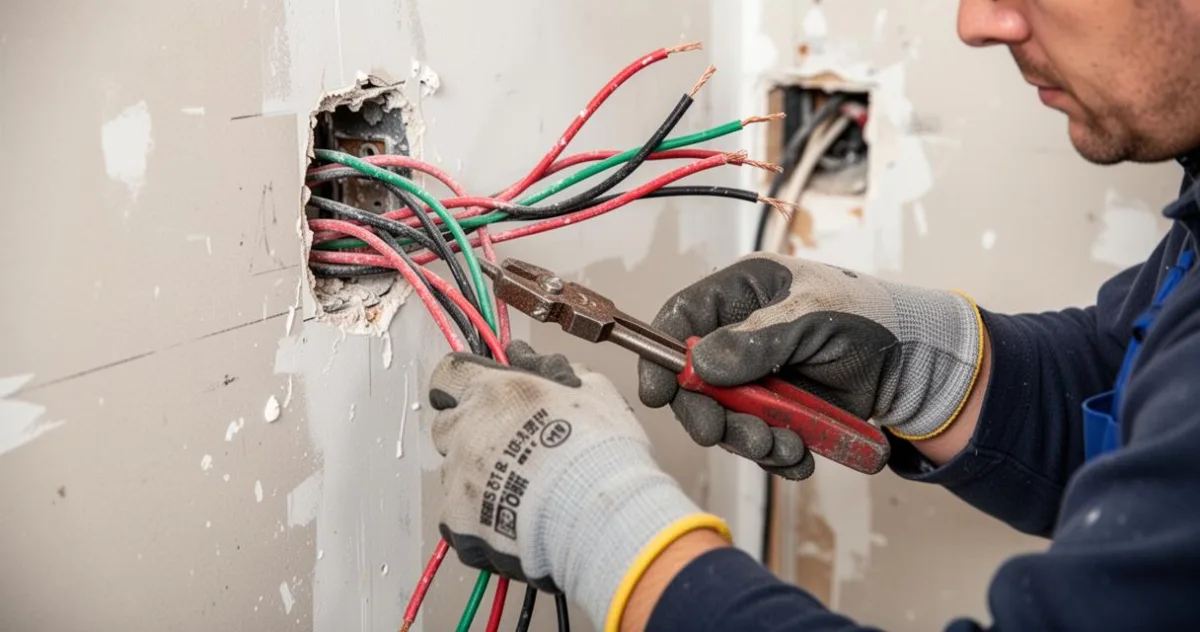

Lorsqu'on se lance dans une rénovation électrique, l'une des premières difficultés consiste à identifier les fils présents dans les cloisons et les boîtes de dérivation. Les anciennes installations ne respectent pas les mêmes conventions que les réseaux modernes, et confondre un fil de phase avec un neutre peut avoir des conséquences graves. Comprendre l'ancien code couleur des fils électriques est donc une étape indispensable avant toute intervention.

En quelques points

• Les installations électriques antérieures à 1969 ne respectent pas les normes actuelles, rendant l'identification des fils par leur couleur incertaine et risquée.
• Le neutre était souvent représenté par des fils blancs ou gris dans les anciennes installations, contrairement au bleu utilisé aujourd'hui.
• La phase pouvait être identifiée par diverses couleurs, y compris le rouge, le noir, voire le vert ou le jaune, qui ne servent plus à cet usage aujourd'hui.
• L'absence généralisée de fil de terre (vert et jaune) dans les réseaux anciens constitue un danger majeur pour la sécurité des occupants.
• Il est formellement déconseillé de se fier uniquement aux codes couleur sur une installation ancienne sans réaliser une vérification instrumentale avec un testeur de tension.
• La mise en conformité nécessite de remplacer les anciens câblages et d'installer un conducteur de protection ainsi qu'un neutre aux normes pour garantir la sécurité future du réseau.

Les correspondances des couleurs avant les normes actuelles

Avant l'introduction de la norme NF C 15-100 en 1969, aucun standard unifié ne s'imposait aux électriciens. Chaque installateur pouvait choisir les couleurs selon ses habitudes ou les matériaux disponibles, ce qui complique considérablement la lecture d'un câblage électrique ancien. Pour qui intervient aujourd'hui sur ce type d'installation, il est essentiel de savoir que les couleurs observées ne correspondent pas nécessairement aux conventions actuelles.

Le rôle du conducteur rouge et du conducteur noir

Dans les installations antérieures à la norme moderne, le conducteur rouge et le conducteur noir étaient fréquemment utilisés pour identifier la phase. Ces deux couleurs pouvaient donc transporter le courant actif depuis le tableau de répartition. Il est important de noter que le fil noir, dans le code couleur actuel, reste un conducteur de phase, mais son utilisation était autrefois moins codifiée. Un câble rouge pouvait tout aussi bien désigner la terre dans certaines installations très anciennes, ce qui illustre parfaitement le risque d'interprétation sans vérification préalable.

La phase identifiée par le marron ou le violet

Dans le référentiel actuel issu de la norme NF C 15-100, les couleurs admises pour un fil de phase sont le marron, le noir, le rouge, l'orange et le violet. Si le marron est aujourd'hui la teinte de référence pour la phase principale, le violet et l'orange jouent un rôle plus spécifique : l'orange désigne couramment les fils navettes utilisés dans les montages de va-et-vient, tandis que le violet s'emploie pour d'autres phases commandées. Dans les vieilles installations, ces nuances n'existaient pas, et un fil vert ou jaune pouvait à l'époque tenir le rôle de la phase, une situation qui surprend souvent lors des travaux de rénovation.

Les spécificités du neutre et de la terre sur une ancienne installation

Au-delà de la phase, le neutre et la terre obéissaient eux aussi à des conventions très différentes. Dans un circuit électrique moderne, le neutre est obligatoirement bleu et le conducteur de protection arbore le bicolore vert et jaune. Ces repères visuels fiables simplifient les interventions. Sur une installation ancienne, rien n'est aussi tranché, et seule une mesure à l'aide d'un appareil de test permet de confirmer la fonction réelle de chaque conducteur.

Le fil blanc ou le câble gris pour le neutre

Dans les installations anciennes, le neutre était souvent matérialisé par un fil blanc ou un câble gris. Ces deux couleurs remplissaient donc la fonction que le bleu assure dans les réseaux conformes à la norme actuelle. Le neutre, bien que ne transportant pas le courant de la même façon que la phase, reste un conducteur actif : il est connecté à la terre au niveau du transformateur de quartier et répartit le courant à travers le circuit. Une confusion entre neutre et terre peut compromettre la sécurité électrique de toute l'installation.

L'absence de fil vert et jaune pour la sécurité

La terre représente le conducteur de protection indispensable à la sécurité des personnes. Aujourd'hui identifiée sans ambiguïté par sa gaine vert et jaune rayée, elle était tout simplement absente de nombreux réseaux d'avant 1969. Dans d'autres cas, un fil rouge ou noir pouvait théoriquement en tenir lieu, sans que cela soit systématique ni normalisé. Cette absence de conducteur de protection constitue l'un des principaux dangers des vieilles installations : en cas de contact entre le courant et la carcasse d'un appareil, sans terre pour évacuer l'électricité, un disjoncteur différentiel ne peut pas non plus jouer pleinement son rôle protecteur.

Les précautions lors des travaux de mise en sécurité

Intervenir sur une installation électrique ancienne demande une méthode rigoureuse. Les repères visuels ne suffisent pas, et la prudence s'impose à chaque étape des travaux. Avant tout raccordement, couper l'alimentation au niveau du tableau général reste le préalable absolu.

Tester chaque câble avant toute intervention électricité

Même lorsqu'on pense avoir identifié la fonction d'un fil grâce à sa couleur, une vérification instrumentale s'impose systématiquement. Utiliser une lampe témoin ou un testeur de tension entre les différents conducteurs permet de confirmer lequel est sous tension, lequel est le neutre et lequel est bien relié à la terre. Cette démarche est d'autant plus importante que, dans les vieilles installations, un fil de couleur grise ou violette peut avoir été utilisé indifféremment pour plusieurs fonctions selon l'électricien qui a réalisé les travaux à l'époque. Ne jamais se fier uniquement à la couleur d'un câble dans ce contexte.

Adapter le réseau aux exigences de la norme actuelle

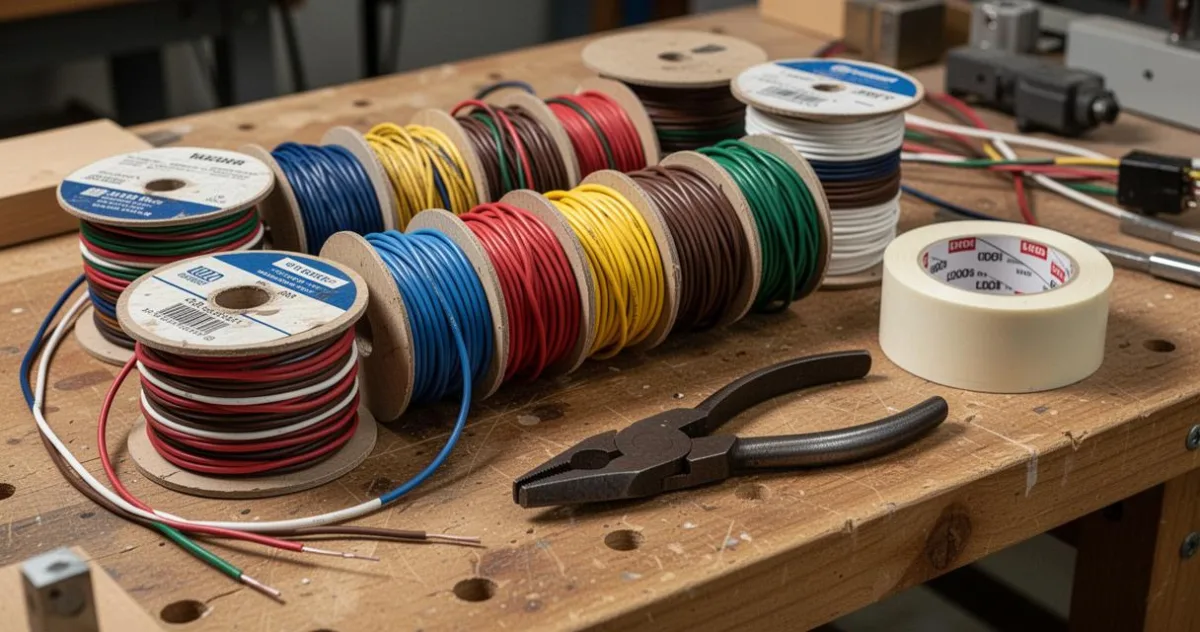

La mise en conformité d'une installation ancienne implique de remplacer les câbles ne respectant pas les codes couleur actuels, d'ajouter un conducteur de protection là où il manque, et de s'assurer que chaque circuit dispose bien d'un fil neutre bleu et d'un fil de terre vert-jaune clairement identifiables. Les phases commandées, notamment dans les montages de va-et-vient ou avec des boutons-pressoirs, doivent utiliser les couleurs orange ou violet selon leur rôle précis. Cette mise à jour garantit la lisibilité du réseau pour toute intervention future et améliore significativement la sécurité de l'ensemble de l'installation électrique. Pour les travaux les plus complexes, faire appel à un professionnel qualifié reste la meilleure façon d'éviter toute erreur dans la lecture des anciens codes couleur.
